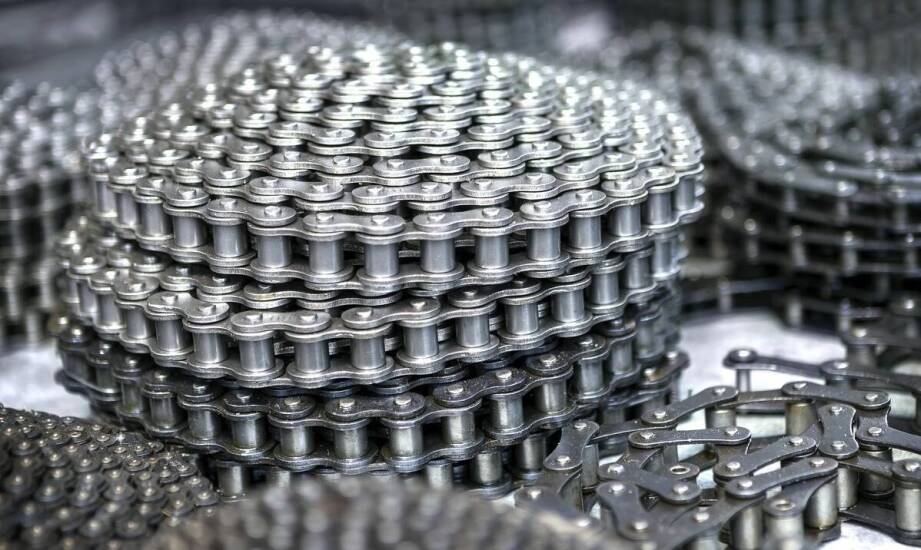

Elementy napędów mechanicznych – przegląd rodzajów i zastosowań w technice

Dobór właściwych elementów napędów mechanicznych decyduje o sprawności, żywotności i bezpieczeństwie maszyn. Już na etapie projektu trzeba określić wymagany moment, prędkość, precyzję i warunki pracy – od tego zależy wybór przekładni, sprzęgieł, wałów, łańcuchów czy silników. Poniżej znajdziesz praktyczny przegląd rodzajów i zastosowań, z przykładami z przemysłu oraz wskazówkami, jak łączyć komponenty w spójne układy.

Przeczytaj również: Kluczowe elementy konfiguracji Redmine dla lepszej organizacji pracy

Podstawowe elementy przeniesienia napędu i ich funkcje

Elementy przeniesienia napędu to zestaw komponentów, które odbierają energię z silnika i przekazują ją do mechanizmu wykonawczego. Najczęściej stosuje się: pasy, łańcuchy, sprzęgła oraz wały napędowe. Dobór wynika z wymagań obciążenia, dystansu między osiami, dopuszczalnych drgań i potrzebnej precyzji.

Przeczytaj również: Jak innowacyjne rozwiązania w dziedzinie sonotrody mogą zrewolucjonizować branżę opakowań?

Pasy (płaskie, klinowe, zębate) tłumią drgania i są ciche; nadają się do średnich mocy i większych odległości osi. Łańcuchy (np. rolkowe) dobrze przenoszą duże obciążenia i pracują w wymagających warunkach, ale wymagają smarowania i kontroli naciągu. Sprzęgła kompensują niewspółosiowość, łączą wały i zabezpieczają napęd (np. przeciążeniowe). Wały przenoszą moment obrotowy; ich średnicę i materiał dobiera się na podstawie momentu, długości i dopuszczalnego ugięcia.

Przeczytaj również: Jakie są zalety korzystania z usług adwokata w Mińsku Mazowieckim według klientów?

Przekładnie mechaniczne: rodzaje i kryteria doboru

Przekładnie mechaniczne dzielą się na: cierne oraz cięgnowe (pasowe, łańcuchowe) i zębate. W praktyce przemysłowej dominuje transmisja zębata, gdy wymagana jest wysoka sprawność i dokładność pozycjonowania, natomiast pasy i łańcuchy sprawdzają się przy dłuższych rozstawach i pracy w zapyleniu.

Przekładnie zębate występują w kilku odmianach. Walcowe (z uzębieniem prostym/helikalnym) są najpowszechniejsze w układach równoległych. Stożkowe zmieniają kierunek obrotu (oś pod kątem), stosowane w rozdziałach mocy. Planetarne oferują dużą gęstość mocy i niski luz – idealne do serwonapędów. Ślimakowe umożliwiają duże przełożenia i samohamowność, ale mają niższą sprawność i wymagają właściwego smarowania.

Dobierając przekładnię, określ: wymagane przełożenie i moment, dopuszczalny luz kątowy, sprawność, kulturę pracy (hałas), warunki środowiskowe oraz strategię serwisową. W aplikacjach 24/7 kluczowa jest standaryzacja i dostępność części zamiennych.

Silniki i rodzaje napędów: mechaniczne, elektryczne i mechatroniczne

Źródłem energii w układach napędowych mogą być silniki spalinowe, parowe, sprężyny (napęd magazynujący energię) czy napędy łańcuchowe z przekładniami ręcznymi. W nowoczesnej automatyce dominują jednak silniki elektryczne: asynchroniczne (wytrzymałe, ekonomiczne) oraz synchroniczne z magnesami trwałymi (wysoka sprawność, precyzyjne sterowanie, wysoki moment przy niskich obrotach).

Coraz częściej stosuje się napędy mechatroniczne, które łączą zalety układów elektrycznych, pneumatycznych i hydraulicznych. Elektryka daje sterowalność i efektywność, pneumatyka – szybkość i prostotę, a napędy hydrauliczne – dużą siłę dzięki nieściśliwej cieczy roboczej. Hybrydyzacja umożliwia dopasowanie charakterystyk do procesu (np. elektryczne pozycjonowanie i hydrauliczne dociski).

Motoreduktory i układy napędowe: praktyka projektowa

Motoreduktory walcowe łączą trwałość z wysokim momentem i szerokim zakresem regulacji prędkości. Zintegrowanie silnika, przekładni i często falownika upraszcza montaż oraz skraca czas uruchomienia. W systemach o zmiennym obciążeniu warto uwzględnić przeciążalność, chłodzenie i ograniczenie drgań.

Wyróżniamy rodzaje układów napędowych: jednostronne (moment przekazywany w jednym kierunku), obustronne (praca rewersyjna) i synchroniczne (zsynchronizowane ruchy kilku osi). W aplikacjach wymagających pozycjonowania stosuje się enkodery, hamulce trzymające oraz sterowanie wektorowe lub serwo.

Przekładnie pasowe i łańcuchowe: kiedy je wybrać?

Przekładnie pasowe są tanie w utrzymaniu, ciche i tolerują niedokładności osiowania. Pasy zębate zapewniają stałe przełożenie i brak poślizgu, więc sprawdzą się w przenośnikach i pakowaczkach. Pasy klinowe dobrze tłumią udary, co chroni silnik przy nagłych zmianach obciążenia.

Przekładnie łańcuchowe cechuje duża nośność i odporność na brud. Łańcuchy rolkowe wygrywają w ciężkich warunkach (przemysł drzewny, górnictwo), gdzie wymagane jest niezawodne sprzężenie kinematyczne na dużych dystansach. Należy kontrolować zużycie sworzni i gniazd, smarowanie oraz wydłużenie eksploatacyjne.

Sprzęgła, hamulce i zabezpieczenia: niezawodność i bezpieczeństwo

Sprzęgła pełnią trzy role: łączą, kompensują i chronią. Elastyczne (np. z wkładką poliuretanową) redukują drgania skrętne; bezluzowe są przeznaczone do pozycjonowania; przeciążeniowe rozłączają napęd przy przekroczeniu momentu granicznego. W układach rewersyjnych uwzględnij zmęczenie skrętne i dobierz odpowiedni współczynnik bezpieczeństwa.

Hamulce (elektromagnetyczne, sprężynowe) zatrzymują oś lub utrzymują pozycję przy zaniku zasilania. W strefach zagrożonych wybuchem wymagane są certyfikowane wykonania oraz właściwa klasa temperaturowa.

Specyfika napędów hydraulicznych i przykłady zastosowań

Napędy hydrauliczne wykorzystują nieściśliwość cieczy do przenoszenia dużych mocy i precyzyjnego sterowania siłą. Sprawdzają się w prasach, wtryskarkach i maszynach budowlanych. W projektowaniu kluczowe są: czystość medium, chłodzenie, szczelność i kompensacja rozszerzalności termicznej. Dobrze zaprojektowany układ zaworów proporcjonalnych pozwala na płynne rampy prędkości i stabilne pozycjonowanie.

Przykład integracji: napęd zwrotnicowy i automatyka bram

Typowy napęd zwrotnicowy łączy silnik elektryczny, przekładnię zębatą, sprzęgło i suwaki kontrolne do potwierdzania położenia. W automatyce bram przesuwnych stosuje się listwy zębate i koła zębate o podwyższonej odporności na korozję; motoreduktor dobiera się pod moment na listwie i cykliczność pracy. Sygnały krańcowe i enkoder minimalizują ryzyko kolizji oraz pozwalają na łagodne domykanie.

Dobór komponentów w B2B: na co zwrócić uwagę?

• Parametry techniczne: moment, prędkość, cykliczność, temperatura, IP, hałas, luz kątowy.
• Trwałość i serwis: materiały, twardość, smarowanie, dostępność części, standaryzacja wymiarów.
• Integracja sterowania: enkodery, hamulce, falowniki/serwowzmacniacze, bezpieczeństwo funkcjonalne (STO, SIL).
• Ekonomia: całkowity koszt posiadania (TCO), efektywność energetyczna, czas dostawy.

Gdzie kupić elementy przeniesienia napędu dla przemysłu?

Firmy z sektora produkcyjnego oczekują powtarzalnej jakości i szybkiej dostępności. Warto korzystać z dostawców, którzy łączą produkcję kół zębatych, łańcuchów, listew zębatych i akcesoriów do bram z doradztwem technicznym oraz szerokim magazynem. Sprawdź ofertę B2B w kanale ecommerce: Sklep internetowy – Terson – znajdziesz tam komponenty do układów pasowych, łańcuchowych i zębatych, z dopasowaniem do różnych sektorów przemysłu.

Najczęstsze błędy w projektowaniu napędów i jak ich uniknąć

• Niedoszacowanie przeciążeń dynamicznych – stosuj współczynniki serwisowe i sprawdzaj widmo obciążeń.
• Zbyt mały prześwit montażowy – uwzględnij miejsce na demontaż sprzęgieł, napinaczy i osłon.
• Pominięcie diagnostyki – przewiduj punkty pomiarowe (temperatura, wibracje, prąd) i harmonogram przeglądów.
• Nieprawidłowe smarowanie – dobierz klasę lepkości i metodę (kąpielowa, natryskowa) do prędkości obwodowej.

Szybkie wskazówki doboru według zastosowań

Dla przenośników o długim torze i średnich obciążeniach – pasy zębate lub klinowe, z napinaczem i czujnikiem poślizgu. Dla ciężkich przenośników skrobakowych – łańcuchy rolkowe o wzmocnionych sworzniach. Dla pozycjonowania i robotyki – przekładnie planetarne o niskim luzie z silnikami synchronicznymi PMSM. Dla dźwignic – motoreduktory walcowe i stożkowe z hamulcem sprężynowym. Dla pras i wtryskarek – układy hydrauliczne z zaworami proporcjonalnymi i chłodzeniem oleju.
